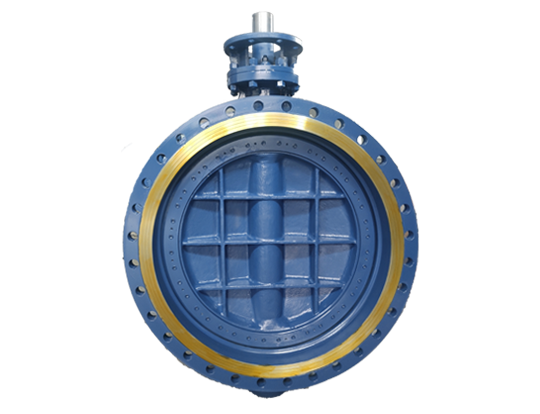

Üçlü Ofset Kelebek Vana

giriiş
Fotoğraflar
Fiyatlandırma

ürün tanıtımı

LYV®️ Triple offset kelebek vana yüksek standartta üretilmektedir. Vanaları sektördeki benzer ürünlerden çok daha üstün hale getirmek için döküm kalitesini kontrol ediyoruz. LYV®️ Üçlü ofset kelebek vana, vananın yüksek basınç ve yüksek sıcaklık koşullarında kullanılmasını sağlayan yüksek kaliteli metal + grafit çok katmanlı sızdırmazlık halkası kullanır. Ayrıca farklı çalışma koşulları için PTFE veya metalden metale gibi farklı sızdırmazlık seçenekleri de sunuyoruz. LYV®️ Üçlü ofset kelebek vana, çift yönlü kelebek vana olarak bilinen, vananın her iki taraftan sabit basınç altında olmasını ve sıfır sızıntıyı sağlayan benzersiz bir tasarıma (isteğe bağlı) sahiptir. Daha fazla bilgi için lütfen satışlarımızla iletişime geçin.

Özellikler

Boyut aralığı:

NPS 2”-88”; DN50-DN2200

Nominal basınç:

150LB-600LB; PN6-PN64

Sıcaklık aralığı:

-69°C~825°C（tasarıma bağlıdır ve malzeme)

Bağlantıları Sonlandır:

Flanş; Alın kaynağı; Gofret; Lug-wafer

Gövde Malzemeleri:

ASTM A216WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Disk Malzemeleri:

ASTM A216WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Sızdırmazlık malzemesi:

420/304/316+Grafit; PTFE; 304+STL; 316+STL

Koltuk Malzemeleri:

İntegral; 304/316/STL kaplama kaynağı.

Kök Malzemeleri:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Tasarım & İmalat Standart:

API609

Yüz yüze Standart:

EN558-1

Uç Bağlantı Standardı:

ASME B16.4

Test ve Muayene Standart:

API598

Özellikler

■ Sıfır sızıntı

■ Çok katmanlı sızdırmazlık

■ Üçlü eksantrik disk tasarımı

■ Çift yönlü (isteğe bağlı)

■ Patlama önleyici gövde tasarımı

■ Metalden Metale mevcut

■ Geniş çap

Üçlü ofset kelebek vana nedir:

Üçlü ofset kelebek vana, adını sızdırmazlık tasarımındaki üç eksantriklikten alır. Kapatmak için yalnızca basit bir dönme diskine sahip olan geleneksel kelebek vanaların aksine. Üçlü ofset kelebek vana, vanayı sıkı bir şekilde kapatılıncaya kadar doğrusal olarak kapatmak için üç eksantriklik içeriyordu. Merkez hattı kelebek vanası ile üçlü ofset kelebek vana arasındaki fark, sızdırmazlık sağlama yönteminde yatmaktadır. Merkez hattı kelebek vanası, sızdırmazlık yüzeylerinin sıkıştırılması yoluyla sızdırmazlığı sağlarken, üçlü ofset kelebek vana, yüzeyler arasındaki temas yoluyla sızdırmazlığı sağlar. Hat sızdırmazlık ve yüz sızdırmazlık arasındaki farka buna diyoruz. Bu nedenle, üçlü ofset kelebek vananın servis ömrü, geleneksel eşmerkezli kelebek vanadan daha iyi olacaktır.

Üçlü ofset kelebek vanadaki üç eksantriklik nedir:

Birinci eksantriklik, valf milinin valf gövdesinin merkez hattından kaydırılmış olarak konumlandırılmasıdır. İkinci eksantriklik, valf milinin valf yuvası düzlemine dik eksenden biraz uzakta konumlandırılmasıdır. Üçüncü eksantriklik, diskin sızdırmazlık yüzeyidir. diskin herhangi bir sürtünme olmadan valf yuvasından tamamen ayrılmasına olanak tanıyan konik bir biçimde tasarlanmıştır.

Neden LYV®️ valflerini seçmelisiniz:

30 yılı aşkın süredir üçlü ofset kelebek vana üretiyoruz. Atölye 13000 metrekareyi kapsıyor ve 50'den fazla gelişmiş CNC makinesine sahip. Mühendislerimiz ve üretim ekibimiz, siparişinizin yüksek kalitede ve en hızlı sürede teslim edilmesini sağlayacaktır. Valf sevkiyatını da önemsiyoruz. Vanalar, boyanın zarar görmemesini sağlamak için kabarcıklı torbalar veya kağıtla sarılacaktır. Vanayı kutuya koyduktan sonra kontrplak çubukla da vanayı sabitledik. Nakliye sırasında vananın hasar görmemesini sağlamak için kontrplak kutu gerekli işaretlerle boyanacaktır.
