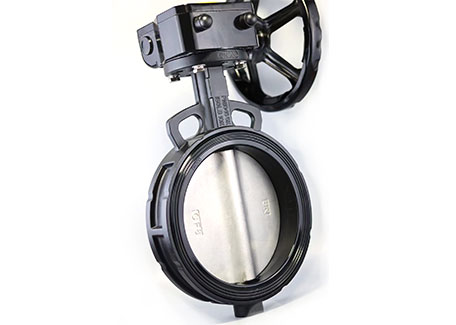

Konsantrik Wafer Tip Kelebek Vana

LYV®, Çin kalitesinde yerleşik bir Konsantrik Wafer Tip Kelebek Vana üreticisidir. Bu, uluslararası ana tasarım standartlarına uygun bir Evrensel Eşmerkezli Kelebek Vanadır. Endüstriyel Konsantrik Wafer Tip Kelebek Vana, güvenilir çift yönlü sızdırmazlık sağlayan, yüksek performanslı kauçuk vana yuvalarıyla birleştirilmiş klasik bir vana gövdesi ve kelebek plaka koaksiyel yapısını benimser. Bu Flanşlı Konsantrik Kelebek Vana, kompakt yapısı, hızlı açılıp kapanması, kolay bakımı ve yüksek maliyet etkinliği ile su arıtma, HVAC ve genel endüstriyel boru hattı sistemlerinde akış kontrolü ve kapatma için ideal bir seçim haline gelmiştir.

Talep Gönder

Ürün Tanıtımı

LYV® Konsantrik Wafer Tip Kelebek Vananın tasarımı, boru hattı kontrolü için güvenilir ve ekonomik bir çözüm sağlamaya odaklanmıştır. Temeli, pazar tarafından doğrulanan, kanıtlanmış ve sağlam "eşmerkezli" yapıda yatmaktadır. Kelebek plaka ile yüksek sızdırmazlık performanslı kauçuk valf yuvası arasındaki yakın işbirliği sayesinde, bu Yüksek Performanslı Konsantrik Wafer Tip Kelebek Vana, etkili iki yönlü kesme sağlar. Aynı zamanda valf hızlı çalışır, kullanımı kolaydır ve kullanımı basit ve güvenilirdir.

Verimli Konsantrik Wafer Tip Kelebek Vana olarak kelebek plakasının kalınlığı en uygun şekilde tasarlanmıştır. Tamamen açıldığında sıvıya karşı minimum direnç göstererek sistem basınç kaybını etkili bir şekilde azaltır ve taşıma verimliliğini artırır. Ek olarak, farklı ortam özelliklerine göre yapılandırılabilen, EPDM ve NBR gibi malzemelerden ve kauçuk valf yuvalarından yapılmış çeşitli Kauçuk Koltuklu Konsantrik Kelebek Vana sunarak, hafif korozif ortamlara uygun Korozyona Dirençli Flanşlı Konsantrik Kelebek Vana üreterek ürünün uygulama kapsamını genişletiyoruz.

Yaygın bir Üniversal Konsantrik Kelebek Vana olarak performansın yanı sıra son derece rekabetçi tedarik ve kullanım maliyetleri sağlar.

Özellikler

Boyut Aralığı:

NPS 2”-48”; DN50-DN1200

Nominal Basınç:

150LB-600LB; PN6-PN64

Sıcaklık Aralığı:

-69°C~825°C（tasarıma ve malzemeye bağlıdır）

Bağlantıları Sonlandır:

Flanş; Alın kaynağı; Gofret; Lug-wafer

Gövde Malzemeleri:

ASTM A216WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Disk Malzemeleri:

ASTM A216WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Sızdırmazlık Malzemesi:

VİTON/NBR/EPDM

Koltuk Malzemeleri:

İntegral; 304/316/STL kaplama kaynağı.

Kök Malzemeleri:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Tasarım ve Üretim Standardı:

API609

Yüz yüze Standart:

EN558-1

Uç Bağlantı Standardı:

ASME B16.4

Test ve Muayene Standardı:

API598

Özellikler

■ Eşmerkezli Flanş Tasarımı - Klasik yapı, güvenilir çift yönlü sızdırmazlık performansı. Konsantrik Wafer Tip Kelebek Vana gövdesi, stabil kurulum sağlayan ve boru bağlantısını kolaylaştıran bir flanşla birlikte gelir.

■ Vana 90° döndürülerek tamamen açılabilir veya kapatılabilir. Çalışma torku küçüktür ve manuel, pnömatik veya elektrikli gibi çeşitli sürüş yöntemleriyle donatılabilir.

■ Vana yuvası, iyi sızdırmazlık performansı sağlayan ve aşınma sonrasında kolay değiştirilebilen yüksek kaliteli kauçuktan (EPDM, NBR gibi) yapılmıştır.

■ Tam açıkken akış direnci düşüktür ve basınç kaybı da düşüktür; bu da sistemin işletim enerji tüketiminden tasarruf edilmesine yardımcı olur.

Konsantrik Wafer Tip Kelebek Vananın tipik uygulama senaryoları nelerdir?

Bu Konsantrik Wafer Tip Kelebek Vana, çok yönlülüğü ve güvenilirliği nedeniyle aşağıdaki alanlarda yaygın olarak kullanılmaktadır:

1. Belediye ve bina su temini ve drenajı: Su arıtma tesislerinde, pompa istasyonlarında, bina su temininde ve yangından korunma sistemlerinde boru hattı açıklıklarını kontrol etmek ve akışı düzenlemek için kullanılır.

2. HVAC: Binalarda soğutulmuş su, sıcak su ve soğutma suyu sirkülasyon sistemleri.

3. Genel endüstriyel hizmetler: Enerji, gıda ve hafif sanayi gibi endüstrilerdeki soğutma suyu, düşük basınçlı hava ve aşırı aşındırıcı olmayan proses boru hatları.

4. Atık su arıtma: Orta su ve kanalizasyon vb. için boru hatlarının taşınması için uygundur.

Üretim Standartları

Konsantrik Wafer Tip Kelebek Vana'nın tüm tasarım ve üretim süreci, uluslararası genel standartları sıkı bir şekilde takip ederek ürünün değiştirilebilirliğini, güvenliğini ve güvenilirliğini sağlar. Uyduğu ana standartlar şunlardır:

●Ürün tasarım standartları: API 609 (kelebek vanalar için), ASME B16.34 (vana gövdeleri için).

●Flanş bağlantı standardı: ASME B16.5, EN 1092 vb. yerli ve yabancı boru hatlarıyla sorunsuz bağlantı sağlar.

●Yapısal boyut standardı: ASME B16.10, montaj boyutlarının standardizasyonunu sağlar.

●Malzeme standartları: Anahtar bileşenlerin malzemeleri ASTM gibi ilgili malzeme spesifikasyonlarına uygundur.

●Basınç testi: Fabrikadan çıkmadan önce kabuk mukavemet testi ve sızdırmazlık performansı testi ilgili standartlara uygun olarak sıkı bir şekilde yapılır.
