Sıradan valflere kıyasla çift ofset esnek oturmuş kelebek valfinin avantajları nelerdir?

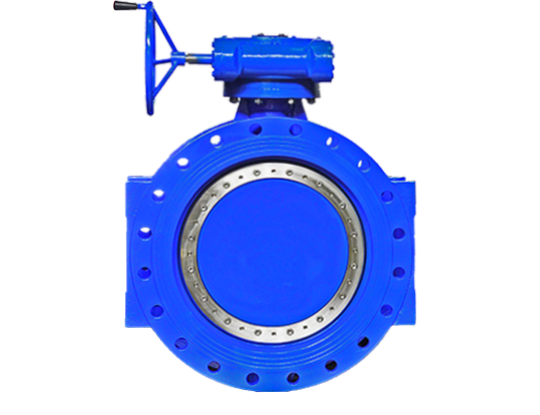

Çift ofset esnek oturmuş kelebek valfiiki geometrik ofseti elastik sızdırmazlık bileşenleriyle birleştiren endüstriyel bir valftir. Çekirdek özellik, valf gövdesi ekseninin boru hattı merkezi ve sızdırmazlık yüzeyi ile çift ofset tasarımı oluşturmasıdır. Sıradan kelebek vanalarıyla karşılaştırıldığında, teknik avantajı eksantrik yapının sinerjisinden ve esnek contadan gelir.

İlk eksantriklik, valf gövdesini boru hattı merkez çizgisinden saptırır ve valf plakasını açıklık anında sızdırmazlık yüzeyinden ayırmaya yönlendirir; İkinci eksantriklik, valf plakası sızdırmazlık halkasını kademeli bir açıklık ve kapanma yörüngesi oluşturmak için eksantrik bir konik yüzey olarak tasarlar. Bu hareket mekanizması, sıradan kelebek valflerinin ilk dönüşü ile üretilen sızdırmazlık yüzeyi sürtünmesini ortadan kaldırır ve çalışma torkunu%90'dan fazla azaltır. Valf koltuğu integral vulkanize kauçuk veya reçine kompozit malzemeden yapılmıştır. Kapatıldığında, düşük basınç koşulları altında sıfır sızıntı sızdırmazlığı elde etmek için elastik deformasyon yoluyla üretim toleransını telafi eder.

Elastik valf koltuğu sıcaklık değişimleriyle nasıl başa çıkıyor?

Kompozit malzemenin elastik modülü, sıcaklıkla daha az dalgalanır ve normal sıcaklık aralığında stabil bir deformasyon kapasitesi korur ve termal genleşme ve kasılma nedeniyle sıradan metal valf koltuklarının sızdırmazlık arızasından kaçınır.

YapısıÇift ofset esnek oturmuş kelebek valfiGeometrik eksantriklik yoluyla mekanik aşınmayı azaltır ve elastik valf koltuğunun uyarlanabilir sızdırmazlığı ile, geleneksel kelebek valflerinin büyük açıklık ve kapanma torku ve düşük basınç sızıntısı sorunlarını aynı anda çözebilir.
