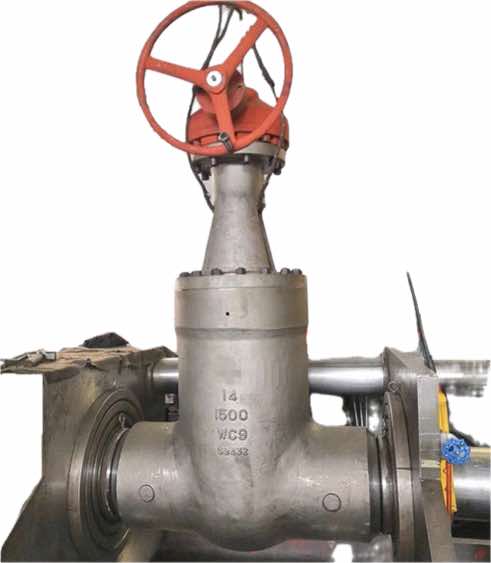

Yüksek Basınca Dayanıklı Sürgülü Vana

LYV®, Çin'in önde gelen kaliteli Yüksek Basınca Dayanıklı Sürgülü Vana tedarikçisidir. Bu sürgülü vana, aşırı basınçlı çalışma koşulları için özel olarak tasarlanmış bir boru hattı güvenlik koruyucusudur. Tipik bir Endüstriyel Yüksek Basınç Sürgülü vanası olarak, 900LB ila 2500LB ve hatta daha yüksek basınç seviyelerinde kesinlikle güvenilir kapatma sağlamak için güçlendirilmiş bir vana gövdesi yapısı ve çoklu sızdırmazlık teknolojilerini benimser. İster Flanşlı Yüksek Basınç Sürgülü Vana ister Yüksek Basınç için Kapalı Kaynaklı Sürgülü vana olsun, tasarımlarının özünde enerji, kimya ve diğer alanlardaki önemli boru hatlarının temel taşı olan sızdırmaz ve uzun ömürlü bir yüksek basınçlı sızdırmazlık çözümü sağlanması yatmaktadır.

Talep Gönder

Ürün Tanıtımı

LYV® Yüksek Basınca Dayanıklı Sürgülü Vana, endüstriyel basıncın sertliğinin üstesinden gelmek için özel olarak tasarlanmıştır. Farklı kurulum ve kalıcı sızdırmazlık gereksinimlerini karşılamak için iki ana bağlantı formu sunuyoruz: Flanşlı Yüksek Basınç Sürgülü Vana ve Yüksek Basınç için Sızdırmaz Kaynaklı Sürgülü vana. Valf gövdesi yüksek kaliteli dövme çelikten yapılmıştır ve sürekli yüksek basınç altında yapısal bütünlüğü sağlamak için hassas işleme ve ısıl işleme tabi tutulmuştur. 900LB-2500LB Yüksek Basınç Sürgülü valf özellikleri, orta basınçtan ultra yüksek basınca kadar çeşitli karmaşık çalışma koşullarını tamamen kapsayabilir. Yüksek Performanslı Yüksek Basınç Sürgülü valf, sert geçit plakası ve kendiliğinden sıkılan sızdırmazlık tasarımı sayesinde, yüksek basınç karşısında sağlam ve güvenilir bir bariyer oluşturur.

Özellikler

Boyut Aralığı:

NPS 2”-24”; DN50-DN600

Nominal Basınç:

900LB-2500LB; PN150-PN420

Sıcaklık Aralığı:

-46°C~600°C (tasarıma ve malzemeye bağlıdır)

Bağlantıları Sonlandır:

Flanş, kaynaklı

Gövde Malzemeleri:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Kapı diski Malzemeleri: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

Koltuk:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Tasarım ve Üretim Standardı:

API600/API 6D

Yüz yüze Standart:

ASME B16.10

Uç Bağlantı Standardı:

ASME B16.5/ASME B16.25

Test ve Muayene Standardı:

API598

Özellikler

■ Ultra yüksek basınç taşıyan valf gövdesi.

■ Çoklu takviyeli sızdırmazlık.

■ Erozyon önleyici ve kavitasyon önleyici.

■ Sert fırlatma önleyici valf gövdesi.

■ Hızlı açma ve kapama.

Yüksek Basınca Dayanıklı Sürgülü vananın tipik uygulama senaryoları nelerdir？

●Petrol ve gaz endüstrisi: petrol ve gaz sahası kuyu başı ekipmanları, yüksek basınçlı toplama ve taşıma boru hatları, kırma ekipmanı ve doğal gaz sıkıştırma istasyonları ve diğer ultra yüksek basınç senaryoları.

●Kimya mühendisliği ve kömür kimya mühendisliği: Yüksek basınçlı sentez reaktörlerinin (amonyak sentezi, metanol sentezi gibi), yüksek basınçlı malzeme taşıma boru hatlarının ve üre tesislerinin giriş ve çıkışı.

●Güç istasyonu sistemi: kazan besleme suyu sistemi, ana buhar boru hattı, yüksek sıcaklık ve yüksek basınç bypass ve güç istasyonu yardımcı sistemi.

●Yüksek basınç testi ve deney ekipmanı: Aşırı basınca dayanması gereken çeşitli proses test devreleri, test tezgahları ve akışkan kontrol sistemleri.

Yüksek Basınca Dayanıklı Sürgülü Vananın yüksek basınçlı ortamlarda çalışma prensibi nedir?

Yüksek basınç koşulları altında, yüksek basınca dayanıklı sürgülü vananın kapısı, iki vana yuvası arasına dikey olarak yerleştirilecek vana gövdesi tarafından tahrik edilen sağlam bir kama gibi hareket ederek mekanik sağlam kapatma sağlar. Sistem basıncı yükseldiğinde orta basınç, kapı plakasının arkasından valf yuvasına etki edecektir. Bu kuvvet, valf yuvasını kapı plakasının sızdırmazlık yüzeyine doğru iterek "basınç destekli sızdırmazlık" etkisi oluşturan ek bir sıkıştırma kuvvetine dönüştürülecektir. Kaynaklı bağlantılara sahip yüksek basınçlı sızdırmaz kaynaklı sürgülü vanalar boru hattına entegre edilerek flanş bağlantısındaki potansiyel sızıntı noktalarını tamamen ortadan kaldırır, basınç taşıyan sınırı en aza indirir ve prensipte en yüksek düzeyde sızdırmazlık bütünlüğüne ulaşır. Ultra yüksek basınçlı ve yüksek riskli orta boru hatları için nihai çözümdürler.
