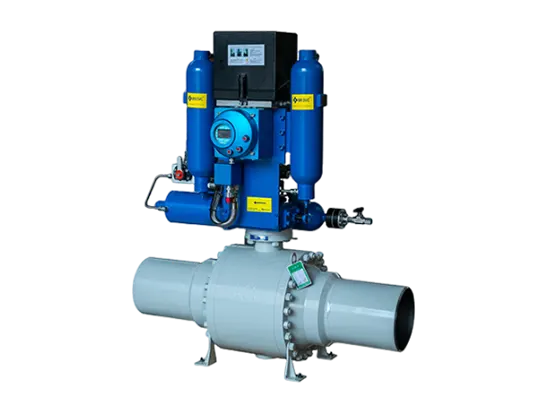

LYV®️ Kendiliğinden harekete geçen bir aktüatör aracılığıyla yağ üzeri gazla dolu, tam kaynaklı küresel vana. Vanayı açıp kapatmak için boru hattının ortamının basıncıyla. Ürün, pnömatik hava beslemesi olarak boru hattının içindeki doğal gazı doğrudan kullanır. Yüksek basınç için tüm sistem tasarımı. Dekompresyon olmadan hava besleme filtreleme işlemi sayesinde. Gaz doğrudan gaz tankına ve yüksek basınç kontrol vanası bileşenlerine verilir. Kontrol sinyalinin etkisi altında yüksek basınçla kontrol edilen gaz, ilgili gaz/sıvı devresine girer. Ve gaz/sıvı senkron iletimini gerçekleştirmek için sıvı ortamın izobarik iletimi prensibi ile, valf tahrik cihazının hidrolik silindirine etki eder ve valfi kontrol eder.
LYV®️ Kendiliğinden harekete geçen bir aktüatör aracılığıyla yağ üzeri gazla dolu, tam kaynaklı küresel vana. Vanayı açıp kapatmak için boru hattının ortamının basıncıyla. Ürün, pnömatik hava beslemesi olarak boru hattının içindeki doğal gazı doğrudan kullanır. Yüksek basınç için tüm sistem tasarımı. Dekompresyon olmadan hava besleme filtreleme işlemi sayesinde. Gaz doğrudan gaz tankına ve yüksek basınç kontrol vanası bileşenlerine verilir. Kontrol sinyalinin etkisi altında, yüksek basınç kontrollü gaz, ilgili gaz/sıvı devresine girer. Ve gaz/sıvı senkron iletimini gerçekleştirmek için sıvı ortamın izobarik iletimi prensibi ile, valf tahrik cihazının hidrolik silindirine etki eder ve valfi kontrol eder.
LYV®️ Yağ üzeri gaz tam kaynaklı küresel vana, otomatik kapanmayı gerçekleştirmek için boru hattı basıncını otomatik olarak izleyebilir. Çalışma prensibi basittir, kontrolü güvenli ve güvenilirdir. Ve dış havanın zorlu koşullarını karşılayabilir. Ürün, uzun mesafeli taşımacılık boru hattı ve tehlikeli kimyasal orta boru hattı uygulamalarında kaza riskini azaltabilir ve felaketlerin daha da genişlemesini önleyebilir.
Mekanizma tipi: İskoç Boyunduruğu |
Uygulanabilir hava besleme basıncı aralığı: 0.4-16Mpa |
Uygulanabilir Hava besleme ortamı aralığı: Hava, nitrojen veya doğal gaz gibi asidik olmayan gazlar |
Uygulanabilir Ortam sıcaklığı aralığı: -30°C~100°C, -55~150°C(isteğe bağlı) |
Koruma sınıfı: IP68 |
Patlamaya dayanıklı sınıf: Exd IIC T4/T6 |
Aksesuarlar: Limit anahtarı, konumlayıcı, elektrik konnektörü |
Sinyal arayüzü: USB/RS232/485 |
Güç kaynağı: Yüksek enerjili pil, güneş enerjisi, harici güç kaynağı. |
Uygulanabilir Valf tipi: Küresel vana/Kelebek vana |
Uygulanabilir Vana boyutu aralığı: DN50~DN600 |
Uygulanabilir Valf basınç aralığı: 150LB~1500LB, PN10~PN250 |
Bağlantı Standardı: ISO 5211 |
|
■ A: Çok yönlü manuel pompa
■ B: Uzak-yerel İzolasyon kaydırma valfi
■ C: Tam kaynaklı hidrolik silindir
■ D: Pnömatik kontrol vanası
■ E: Gaz/sıvı tankı
■ F: Pozisyonlar
■ G: Paralel İskoç boyunduruğunun mekanik yapısı
■ H: Yalıtım filtresi
