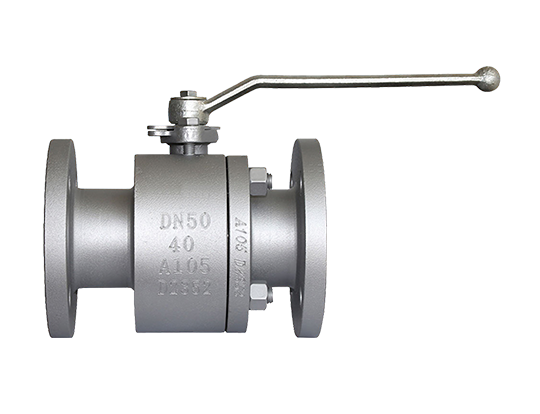

LYV® yüzer küresel vanalar üstün kalite ve performans sağlamak üzere titizlikle tasarlanmıştır. Sıkı üretim süreçlerimiz ve kalite kontrol önlemlerimiz, sektördeki benzer teklifleri gölgede bırakan ürünlerle sonuçlanır. Bu yüzer küresel vanalar, API-6A, API-6D, ASME-B16.34 ve ISO-17292 gibi birçok uluslararası standardı karşılamaktadır. Ayrıca API-6FA yangın sertifikasını da almış olmaları, onları yangın güvenliği gerektiren uygulamalara uygun hale getiriyor. LYV®'nin yüzer küresel vanaları, yüksek basınçlı ve yüksek sıcaklıktaki ortamlarda güvenilir şekilde çalışmalarına olanak tanıyan yüksek kaliteli sızdırmazlık çözümleriyle donatılmıştır. Çeşitli operasyonel gereksinimleri karşılamak için çeşitli sızdırmazlık seçenekleri sunuyoruz. Özel ihtiyaçlarınızı görüşmek için lütfen özel satış ekibimizle iletişime geçin; size özel gereksinimlerinizi karşılayan yüzer küresel vana çözümünü size özel olarak hazırlayacağız.
Özellikler
Boyut aralığı:
NPS1/2”-10”; DN15-DN250
|
Nominal basınç:
150LB-1500LB; PN20-PN260
|
Sıcaklık aralığı:
-46°C~121°C(tasarıma bağlıdır ve
malzeme)
|
Bağlantıları Sonlandır:
Flanş;
|
Gövde Malzemeleri:
ASTM A216WCB/WCC; ASTM A352
LCB/LCC;
ASTM A351 CF8M ASTM A105; ASTM A182 F316
|
Koltuk Malzemeleri:
PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL
|
Top Malzemeleri:
ASTM A182 F304/F316
|
Kök Malzemeleri:
ASTM A182 F304/F316
|
Tasarım & İmalat
Standart:
API 6D
|
Yüz yüze Standart:
ASME B16.10/ EN558-1
|
Uç Bağlantı Standardı:
ASME B16.5/ASME B16.25
|
Test ve Muayene
Standart:
API598
|
Özellikler
■ Yumuşak veya metal koltuk mevcuttur
■ Vananın kazara çalışmasını önlemek için kilitleme cihazıyla donatılmıştır.
■ RF,RTJ, Bağlantı yüzü
■ Basit yapı, kompakt boyut ve hafif tasarım.
■ Anormal iç basınç artışı nedeniyle milin patlamasını önleyen ve kazaları önleyen patlama önleyici gövde tasarımı.
■ Yangına dayanıklı ve antistatik tasarım.
■ Tam geçişli vana tasarımı, boru hattının kolay döşenmesine olanak tanır ve düşük akış direncine ve yüksek akış kapasitesine sahiptir.
■ Düşük çalışma torku tasarımı
Yüzer vana nedir:
Yüzen küresel vana, bilyenin bir muylu tarafından yerinde tutulmadığı bir vanadır. Normal çalışmada bu, topun aşağı yönde hafifçe yüzmesine neden olacaktır. Bu, oturma mekanizmasının topun altına doğru baskı yapmasına neden olur. Ayrıca, bazı tiplerde, yatak mekanizmasının dağılmasına neden olan bir kuvvet olması durumunda (valf dışındaki yangından kaynaklanan aşırı ısı gibi), bilya, bilyaya karşı sızdırmazlık sağlayacak şekilde tasarlanmış metal gövdeye kadar yüzerek, iyi bir koruma sağlar. biraz güvenli tasarım.
Nasıl çalışır(sızdırmazlık):
Yüzen küresel vana yaygın bir küresel vana türüdür. Çalışma prensibi, bilyanın kendisinin doğrudan valf gövdesine temas etmemesi, ancak valf yuvalarına karşı sızdırmazlık sağlamasıdır. Valf açıkken, bilya, ortam akışının etkisi altında serbestçe yüzebilir, bu da bilya ile valf yuvaları arasındaki sürtünmeyi azaltır. Bilya serbestçe yüzebildiğinden, valf yuvalarının belirli bir açıklığa sahip olması gerekir ve bu yapısal tasarım, yüzer küresel valfe mükemmel sızdırmazlık performansı sağlar.
Neden LYV®️ valflerini seçmelisiniz:
30 yılı aşkın süredir küresel vana üretiyoruz. Atölye 13000 metrekareyi kapsıyor ve 50'den fazla gelişmiş CNC makinesine sahip. Mühendislerimiz ve üretim ekibimiz, siparişinizin yüksek kalitede ve en hızlı sürede teslim edilmesini sağlayacaktır. Valf sevkiyatını da önemsiyoruz. Vanalar, boyanın zarar görmemesini sağlamak için kabarcıklı torbalar veya kağıtla sarılacaktır. Vanayı kutuya koyduktan sonra kontrplak çubukla da vanayı sabitledik. Nakliye sırasında vananın hasar görmemesini sağlamak için kontrplak kutu gerekli işaretlerle boyanacaktır.
Ana dış ve bağlantı boyutları
Tarih
|
Revizyon
|
Tarafından doldurdu
|
Tarafından kontrol edilmiş
|
Yayınlayan:
|
2024-Nisan-03 |
İlk konu |
Frank |
Lee |
Frank |
NPS'ler
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Fd
|
H
|
W
|
Ağırlık (kg)
|
PN16 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
78
|
130
|
2.2
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
84
|
130
|
2.8
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
95
|
160
|
3.7
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
4.4
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
150
|
180
|
5.5
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
170
|
200
|
7.3
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
20
|
4-F18 |
195
|
240
|
11.7
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
20
|
8-F18 |
215
|
240
|
13.4
|
-
|
100
|
190
|
220
|
180
|
158
|
-
|
20
|
8-F18 |
250
|
280
|
15.7
|
-
|
125
|
325
|
250
|
210
|
188
|
-
|
22
|
8-F18 |
265
|
300
|
32.5
|
-
|
150
|
350
|
285
|
240
|
212
|
-
|
24
|
8-F22 |
270
|
300
|
42.5
|
-
|
200
|
400
|
340
|
295
|
268
|
-
|
26
|
12-F22 |
330
|
350
|
70
|
-
|
250
|
450
|
405
|
355
|
320
|
-
|
30
|
12-F26 |
450
|
400
|
157
|
PN25 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
103
|
130
|
2.2
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
112
|
130
|
2.8
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
123
|
160
|
3.7
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
4.4
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
156
|
180
|
5.5
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
172
|
200
|
7.3
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
22
|
8-F18 |
197
|
240
|
11.7
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
22
|
8-F18 |
222
|
240
|
13.4
|
-
|
100
|
190
|
235
|
190
|
162
|
-
|
24
|
8-F22 |
253
|
280
|
15.7
|
-
|
125
|
325
|
270
|
220
|
188
|
-
|
26
|
8-F26 |
275
|
300
|
32.5
|
-
|
150
|
350
|
300
|
250
|
218
|
-
|
28
|
8-F26 |
286
|
300
|
42.5
|
-
|
200
|
400
|
360
|
310
|
278
|
-
|
30
|
12-F26 |
340
|
350
|
70
|
-
|
250
|
450
|
425
|
370
|
335
|
-
|
32
|
12-F30 |
470
|
400
|
157
|
PN40 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
103
|
130
|
-
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
112
|
130
|
-
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
123
|
160
|
-
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
-
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
156
|
180
|
-
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
172
|
200
|
-
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
22
|
8-F18 |
197
|
240
|
-
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
22
|
8-F18 |
222
|
240
|
-
|
-
|
100
|
190
|
235
|
190
|
162
|
-
|
24
|
8-F22 |
253
|
280
|
-
|
-
|
125
|
325
|
270
|
220
|
188
|
-
|
26
|
8-F26 |
275
|
300
|
-
|
-
|
150
|
350
|
300
|
250
|
218
|
-
|
28
|
8-F26 |
286
|
300
|
-
|
-
|
200
|
400
|
375
|
320
|
285
|
-
|
34
|
12-F30 |
340
|
350
|
-
|
-
|
250
|
450
|
450
|
385
|
345
|
-
|
38
|
12-F33 |
470
|
400
|
-
|
150LB |
1/2 |
15
|
108
|
90
|
60.3
|
34.9
|
2
|
8
|
4-F16 |
188
|
120
|
2
|
3/4 |
20
|
117
|
100
|
69.9
|
42.9
|
2
|
8.9
|
4-F16 |
202
|
120
|
3
|
1
|
25
|
127
|
110
|
79.4
|
50.8
|
2
|
9.6
|
4-F16 |
225
|
140
|
3.5
|
1-1/4 |
32
|
140
|
115
|
88.9
|
63.5
|
2
|
11.2
|
4-F16 |
252
|
160
|
5
|
1-1/2 |
40
|
165
|
125
|
98.4
|
73
|
2
|
12.7
|
4-F16 |
277
|
180
|
7
|
2
|
50
|
178
|
150
|
120.7
|
92.1
|
2
|
14.3
|
4-F19 |
323
|
200
|
9.5
|
2-1/2 |
65
|
190
|
180
|
139.7
|
104.8
|
2
|
15.9
|
4-F19 |
347
|
240
|
16
|
3
|
80
|
203
|
190
|
152.4
|
127
|
2
|
17.5
|
4-F19 |
383
|
240
|
20
|
4
|
100
|
229
|
230
|
190.5
|
157.2
|
2
|
22.3
|
4-F19 |
457
|
280
|
31
|
6
|
150
|
394
|
280
|
241.3
|
215.9
|
2
|
23.9
|
8-F22.5 |
635
|
300
|
78
|
8
|
200
|
457
|
345
|
298.5
|
269.9
|
2
|
27
|
8-F22.5 |
762
|
350
|
155
|
300LB |
1/2 |
15
|
140
|
95
|
66.7
|
35
|
2
|
12.7
|
4-F16 |
155
|
140
|
2.5
|
3/4 |
20
|
152
|
115
|
82.6
|
43
|
2
|
14.3
|
4-F19 |
160
|
140
|
4
|
1
|
25
|
165
|
125
|
88.9
|
50.8
|
2
|
15.9
|
4-F19 |
189
|
160
|
5
|
1-1/4 |
32
|
178
|
135
|
98.4
|
63.5
|
2
|
17.5
|
4-F19 |
216
|
180
|
8
|
1-1/2 |
40
|
190
|
155
|
114.3
|
73
|
2
|
19.1
|
4-F22.5 |
250
|
200
|
10
|
2
|
50
|
216
|
165
|
127
|
92
|
2
|
20.7
|
8-F19 |
330
|
220
|
13
|
2-1/2 |
65
|
241
|
190
|
149.2
|
104.8
|
2
|
23.9
|
8-F22.5 |
368
|
250
|
20
|
3
|
80
|
282
|
210
|
168.3
|
127
|
2
|
27
|
8-F22.5 |
400
|
300
|
26
|
4
|
100
|
305
|
255
|
200
|
157.2
|
2
|
30.2
|
8-F22.5 |
473
|
300
|
43
|
6
|
150
|
403
|
320
|
269.9
|
215.9
|
2
|
350
|
12-F22.5 |
711
|
400
|
98
|
600LB |
1/2 |
15
|
165
|
95
|
66.7
|
34.9
|
7
|
14.3
|
4-F16 |
155
|
160
|
4
|
3/4 |
20
|
190
|
115
|
82.6
|
42.9
|
7
|
15.9
|
4-F19 |
160
|
190
|
5.5
|
1
|
25
|
216
|
125
|
88.9
|
50.8
|
7
|
17.5
|
4-F19 |
186
|
200
|
7
|
1-1/4 |
32
|
229
|
135
|
98.4
|
63.5
|
7
|
20.7
|
4-F19 |
216
|
220
|
10
|
1-1/2 |
40
|
241
|
155
|
114.3
|
73
|
7
|
22.3
|
4-F22.5 |
250
|
240
|
14
|
2
|
50
|
292
|
165
|
127
|
92.1
|
7
|
25.4
|
8-F19 |
375
|
280
|
20
|
2-1/2 |
65
|
330
|
190
|
149.2
|
104.8
|
7
|
28.6
|
8-F22.5 |
425
|
320
|
33
|
3
|
80
|
356
|
210
|
168.3
|
127
|
7
|
31.8
|
8-F22.5 |
475
|
350
|
45
|
4
|
100
|
432
|
275
|
215.9
|
157.2
|
7
|
38.1
|
8-F22.5 |
568
|
400
|
75
|
