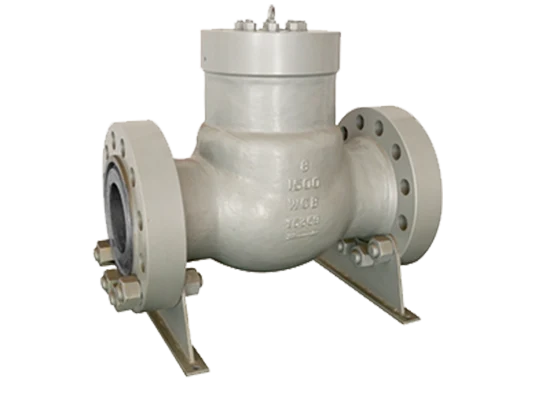

Bir çek valf türü olarak, 1500lb salıncak çek valfı salıncak diski sızdırmazlık yapısı olarak kullanır. ve karbon çeliğini vücut malzemesi olarak kullanır. Lyv® 50 1500lb salıncak çek valfi API, DIN gibi standartları karşılayabilir. NPS2 inç ila 24 inç, DN50 ila DN600 arasında boyut aralığı. Basınç derecelendirmesi ANSI Class150lb, 300lb ve PN10, PN16, PN25, PN40'ı kapsar. 1500lb salıncak çek valfinde petrol ve gaz, petrokimyasal, enerji üretimi, su ve atık su arıtma, kömür kimyasal ve daha fazlası gibi alanlarda yaygın olarak kullanılmıştır.

Spesifikasyonlar

Valf Türü:

Çek valfı

Sızdırmazlık Tasarımı:

salıncak diski

Çalışma:

0

Malzeme:

karbon çeliği

Norminal Boyut Aralığı:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Basınç Derecelendirme Aralığı:

ANSI Sınıfı 150lb/300lb
PN10 / PN11 / PN15 / PN25 / PN40

Vücut Malzemeleri:

Karbon çeliği döküm, düşük sıcaklıklı karbon çelik, paslanmaz çelik
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Disk Malzemeleri:

Karbon çeliği döküm, düşük sıcaklıklı karbon çelik, paslanmaz çelik
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Koltuk/Mühür Malzemeleri:

Kaplama, Stellite, Teflon, Lamine
13CR, STL4/STL6, PTFE/RPTFE, 420+grafit/304+grafit/316+grafit/…

Şaft/Kök Malzemeleri:

Dövme karbon çeliği, düşük sıcaklıklı karbon çelik, dubleks paslanmaz çelik, martensitik
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4ph

Standartlar uygun:

API,

Uygulama Kapsamı:

Petrol ve gaz, petrokimya, enerji üretimi, su ve atık su arıtma, kömür kimyasal

Çek valfi nedir?

Çek valfi, sürekli olarak sabit bir yönde sıvı akışını koruyan bir valftir. Geri akışı önleme işlevine sahiptir. Disk sıvı basıncı tarafından açılır, ancak geriye doğru aktığında, disk geri akışı önlemek için vücudun koltuğunu arka basınçla yakından temas eder.

Swing çek valfi nedir?

Disk şeklindeki diskin bir ucunda “menteşeli” olacak şekilde tasarlanmış salıncak kontrol valfi, bir gövdeden veya başka bir nesneden serbestçe asılabilmesini sağlayın. Küçük bir basınç kaybına ve sıvının akmasını kolaylaştıran bir yapıya sahiptir. Sadece yatay borular için değil, aynı zamanda dikey borular için de kullanılabilir (alttan yukarı doğru akar).

Asansör çek valfi nedir?

Kök, el çarkı ve disk dünya valfinden çıkarılır ve kaplıdır. En yaygın tip, büyük bir sıvı direnci olan ve daha küçük olan deliktir.

Gofret çek valfı nedir?

Vücut gofret şeklinde, geleneksel şok emici çek valflerden çok daha ince ve daha hafif hale getiriyor. Dahili bypass devresine ve ince bottage'a rağmen üstün sızdırmazlık performansı olan çok işlevli, yüksek performanslı şok emici bir çek valflerdir.

Top çek valfi nedir?

Top vanasının diski, akış yolunda serbest olan küresel bir şekle sahiptir ve akışkan basıncı kaybolduğunda kendi ağırlığı altında yuvarlanır, akış yolunu bloke eder ve geri akışı önler. Valf gövdesi tamamen açıldığında, akış yolu doğrusal olarak sabitlenir, neredeyse delik akış yolu ile aynıdır. Akış yolu daha az dirençlidir ve yabancı maddeye, bulamaçlara vb. Hassas değildir ve esas olarak kanalizasyon için kullanılır.
